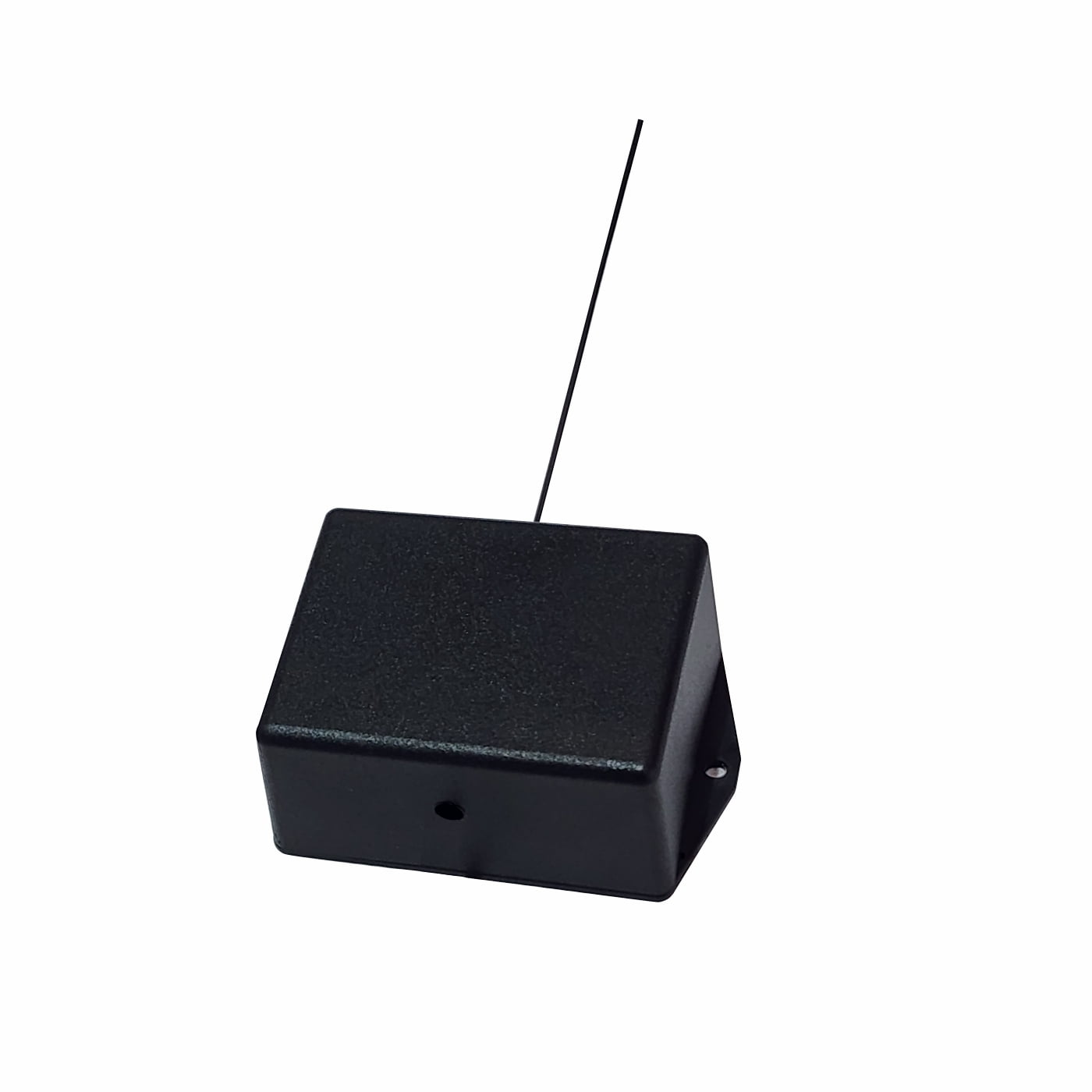

Antena RF Avulsa 433 MHz para Central RF da Linha Agilize

Amplie a recepção do seu sistema de chamada

A Antena RF Avulsa é um acessório desenvolvido para aumentar a área de recepção da Central RF utilizada com os painéis da linha Agilize.

Ela é indicada para ambientes nos quais os controles ou chamadores estão distantes do painel, ou onde paredes, corredores, lajes e estruturas metálicas podem reduzir o alcance do sinal.

Com a instalação de antenas adicionais, é possível criar vários pontos de captação e melhorar a estabilidade dos comandos em diferentes áreas do estabelecimento.

Principais benefícios

• Amplia a área de recepção dos chamadores e controles remotos.
• Permite cobrir diferentes corredores, salas, setores ou pavimentos.
• Compatível com a Central RF para linha Agilize.
• Frequência de operação de 433 MHz.
• Instalação simples por meio de cabo de sinal.
• Pode ser posicionada em pontos estratégicos do ambiente.
• Ideal para expansão gradual do sistema.
• Fixação por parafusos.
• Não exige configuração adicional após a ligação correta à central.

Como funciona

A Antena RF não trabalha diretamente com o painel e não funciona de forma independente.

Ela deve ser conectada a uma Central RF compatível. A central recebe os sinais captados pelas antenas e os encaminha ao painel Agilize.

Cada antena adicionada funciona como um novo ponto de recepção. Assim, quanto melhor for a distribuição das antenas pelo ambiente, maior poderá ser a cobertura do sistema.

Após a instalação e a conexão correta dos fios, o sistema começa a operar automaticamente, sem necessidade de programação adicional no painel ou na Central RF.

Alcance estimado

Cada antena pode captar o sinal em uma área aproximada de:

• Até 25 metros de raio, ou aproximadamente 50 metros de diâmetro, em ambientes abertos e sem barreiras;
• A partir de aproximadamente 10 metros de raio, ou 20 metros de diâmetro, em ambientes com barreiras.

O alcance é estimado e pode variar de acordo com as condições do local. Paredes espessas, lajes, estruturas metálicas, equipamentos elétricos e interferências de radiofrequência podem reduzir a cobertura.

Aplicações recomendadas

Indicada para ampliação da cobertura de sinal em:

• Hospitais;
• Clínicas;
• Casas de repouso;
• Enfermarias;
• Supermercados;
• Restaurantes;
• Praças de alimentação;
• Indústrias;
• Centros de distribuição;
• Recepções;
• Ambientes com corredores;
• Estabelecimentos divididos em vários setores.

Compatibilidade

A antena deve ser utilizada com a Central RF para painéis da linha Agilize.

Conforme as informações técnicas do sistema, a Central RF é compatível com:

• Agilize Full M SMD: todos;
• Agilize 25N: versão 1.6 ou superior;
• Agilize 60N: versão 1.6 ou superior;
• Agilize 625N: versão 1.7 ou superior.

A documentação mais recente da Central RF também informa compatibilidade com painéis Agilize 25, 60, 625 e Full com número de série 2309xxxxxxxx ou superior, não sendo compatível com a linha Agilize Vox.

Antes da compra, confira o modelo, a versão e o número de série do painel e da central instalada.

Especificações técnicas

• Produto: antena receptora RF avulsa;
• Aplicação: expansão da Central RF;
• Frequência de operação: 433 MHz;
• Dimensões aproximadas: 9 × 6 × 4 cm;
• Peso aproximado: 118 g;
• Instalação: fixação por parafusos;
• Conexão: cabo de sinal com 3 ou mais vias;
• Comprimento máximo recomendado do cabo: 100 metros por antena;
• Capacidade da Central RF: até 8 antenas;
• Uso: ambiente interno;
• Referência de origem: 504204.

Conteúdo da embalagem

• 1 Antena RF avulsa para Central RF.

Itens que não acompanham o produto

• Central RF;
• Painel Agilize;
• Cabo de interligação;
• Fonte de alimentação;
• Controles remotos ou chamadores;
• Parafusos e acessórios especiais de infraestrutura, salvo quando expressamente informados no pedido.

Dicas de instalação

Posicione a antena em um local estratégico, preferencialmente próximo à região onde os controles e chamadores apresentam baixa recepção.

Antes da fixação definitiva, realize testes de funcionamento em diferentes posições para identificar o ponto com melhor cobertura.

A antena deve ser interligada à Central RF por cabo comum com três ou mais vias, como cabo de rede ou cabo para sensores de alarme.

Mantenha o cabo afastado de instalações elétricas, motores, transformadores, reatores e outros equipamentos que possam provocar interferências.

O comprimento do cabo não deve ultrapassar 100 metros por antena.

Respeite as identificações existentes na Central RF e na antena:

• VM+: positivo;
• PR-: negativo;
• Sinal: transmissão do sinal RF.

As cores dos fios podem variar conforme o cabo utilizado. O importante é manter a mesma correspondência nas duas extremidades.

Planejamento da cobertura

Para obter um melhor resultado, identifique previamente:

• O local onde a Central RF está instalada;
• Os pontos mais distantes de acionamento;
• As áreas onde ocorrem falhas de recepção;
• A quantidade de paredes, lajes ou estruturas metálicas;
• A distância entre a antena e a central;
• O melhor trajeto para passagem do cabo;
• A necessidade de uma ou mais antenas adicionais.

Em hospitais e casas de repouso, as antenas podem ser distribuídas pelos corredores e alas. Em supermercados e indústrias, podem ser posicionadas em setores distintos para melhorar a captação dos comandos.

Informações importantes

Esta antena não aumenta a potência do controle remoto. Ela cria um ponto adicional de captação ligado à Central RF.

O produto não funciona sozinho e não pode ser conectado diretamente ao painel Agilize.

A Central RF e o cabo de interligação devem ser adquiridos separadamente, caso ainda não façam parte da instalação.

A instalação deve ser realizada em ambiente interno, seco e protegido de chuva, umidade, calor excessivo e impactos.

Garantia

Garantia de 12 meses contra defeitos de fabricação, contados a partir da emissão da nota fiscal.


A garantia não cobre danos causados por:

• Instalação incorreta;
• Inversão de polaridade;
• Uso sem a Central RF compatível;
• Alterações ou adaptações no produto;
• Umidade ou contato com líquidos;
• Quedas, impactos ou quebra;
• Descargas elétricas;
• Uso fora das especificações;
• Interferências provocadas pela infraestrutura do local.
