Central RF para até 8 Antenas para Painéis da Linha Agilize

Maior cobertura para sistemas de chamada e atendimento

Em ambientes grandes ou divididos por paredes, corredores, lajes e estruturas metálicas, o sinal dos chamadores pode perder alcance antes de chegar ao painel.

A Central Expansora RF foi desenvolvida para solucionar esse problema. Ela permite distribuir até 8 antenas receptoras em pontos estratégicos, criando uma área de captação mais ampla e estável para os controles e chamadores da linha Agilize.

A solução é indicada principalmente para locais onde o painel está distante dos pontos de acionamento ou onde existem obstáculos físicos que podem reduzir a propagação do sinal.

Principais benefícios

• Amplia a área de recepção dos chamadores e controles remotos.
• Permite distribuir antenas em diferentes setores do estabelecimento.
• Possui conexão para até 8 antenas RF.
• Já acompanha 1 antena para instalação inicial.
• Dispensa configurações adicionais após a conexão.
• Possui indicador luminoso para recebimento dos comandos.
• Pode ser utilizada em ambientes amplos ou divididos por barreiras.
• Permite expansão futura com antenas adquiridas separadamente.
• Pode ser utilizada em conjunto com outras centrais por cascateamento.

Aplicações recomendadas

A Central RF pode ser utilizada para ampliação da cobertura de sinal em:

• Hospitais;
• Clínicas;
• Casas de repouso;
• Enfermarias;
• Supermercados;
• Restaurantes;
• Praças de alimentação;
• Indústrias;
• Centros de distribuição;
• Recepções;
• Estabelecimentos com vários corredores ou setores;
• Ambientes com paredes, divisórias ou lajes.

Como funciona

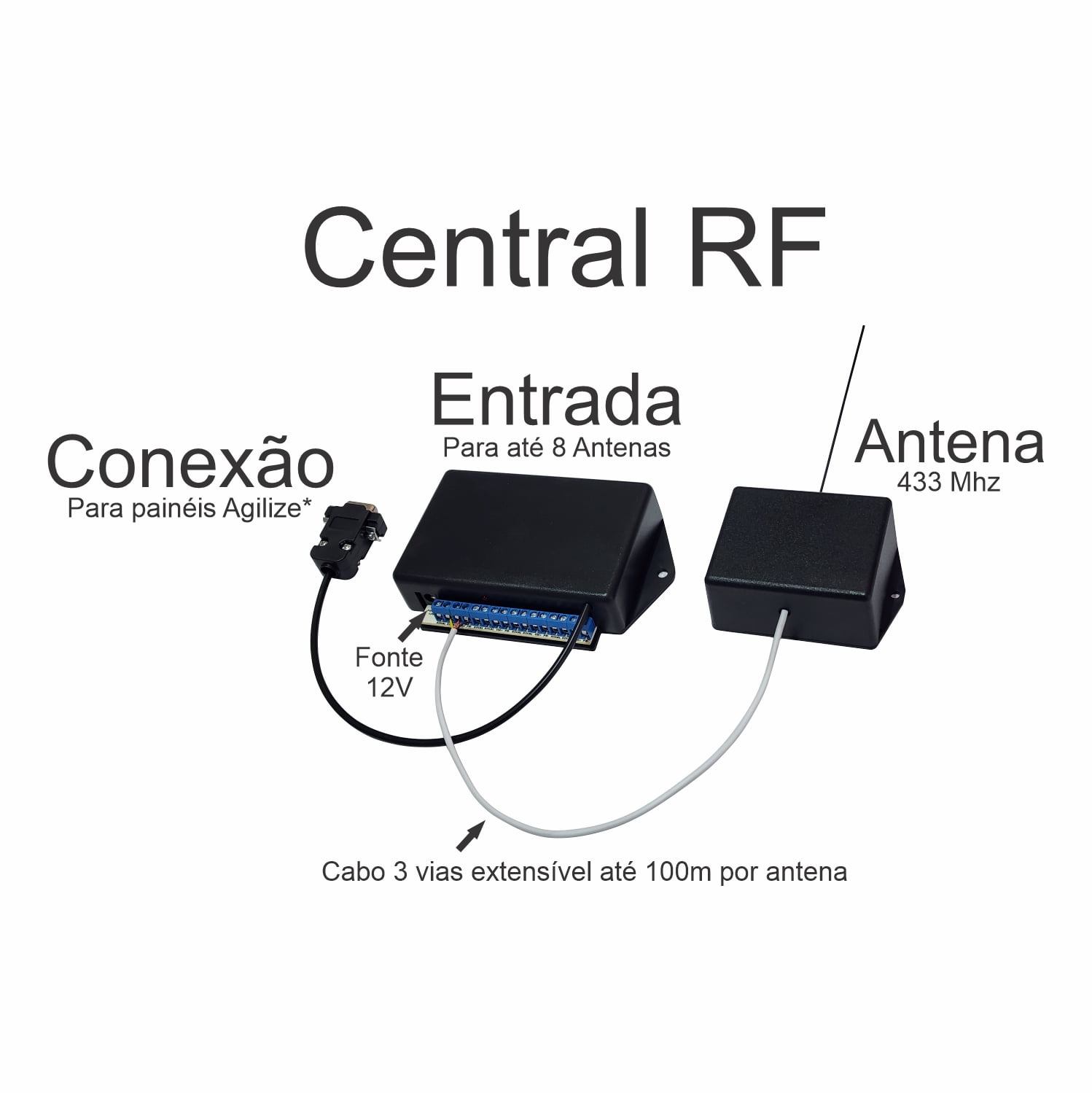

A Central RF deve ser instalada próxima ao painel compatível e conectada diretamente ao equipamento.

As antenas são posicionadas nos locais onde é necessário melhorar a recepção dos controles ou chamadores. Cada antena é ligada à central por meio de cabo de sinal.

Ao receber um comando, a antena transmite o sinal para a central, que o encaminha ao painel. Um LED indicador acende sempre que um comando RF é recebido.

O sistema começa a funcionar automaticamente após a instalação, sem necessidade de programação ou alteração das configurações do painel.

Alcance estimado por antena

Cada antena pode captar sinais em uma área aproximada de:

• Até 25 metros de raio, equivalente a aproximadamente 50 metros de diâmetro, em ambientes abertos e sem barreiras;
• A partir de aproximadamente 10 metros de raio, equivalente a 20 metros de diâmetro, em ambientes com barreiras.

O alcance real pode variar conforme as condições do local, quantidade e tipo de paredes, estruturas metálicas, lajes, interferências elétricas e posicionamento das antenas.

Compatibilidade

Compatível com os seguintes painéis da linha Agilize:

• Agilize 25;
• Agilize 60;
• Agilize 625;
• Agilize Full;
• Modelos com número de série 2309xxxxxxxx ou superior.

Não compatível com painéis da linha Agilize Vox.

Antes da compra, recomendamos verificar o modelo, a versão e o número de série do painel.

Especificações técnicas

• Produto: Central expansora de sinal RF;
• Frequência de operação: 433 MHz;
• Capacidade: até 8 antenas RF;
• Antenas incluídas: 1 unidade;
• Possibilidade de expansão: antenas adicionais vendidas separadamente;
• Cascateamento: permite interligação de centrais, podendo alcançar até 64 antenas;
• Dimensões da central: 14,5 × 8,5 × 3 cm;
• Dimensões da antena: 9 × 6 × 4 cm;
• Peso aproximado: 118 gramas;
• Consumo: 6 W;
• Alimentação: fonte bivolt;
• Instalação: fixação por parafusos;
• Comprimento máximo recomendado do cabo: 100 metros por antena;
• Conexão com o painel: cabo DB9;
• Indicador de funcionamento: LED de recepção de sinal;
• Referência de origem: 504203.

Conteúdo da embalagem

• 1 Central Expansora RF;
• 1 Fonte de alimentação bivolt;
• 1 Antena receptora RF;
• 100 metros de cabo para instalação.

Dicas de instalação

Instale a Central RF próxima ao painel compatível e conecte o cabo DB9 antes de ligar a fonte de alimentação.

Posicione a antena em um ponto central ou próximo à área onde os controles e chamadores serão utilizados. Em ambientes com vários setores, recomenda-se realizar testes de alcance antes da fixação definitiva.

Para ampliar ainda mais a cobertura, podem ser adicionadas antenas RF avulsas, respeitando o limite de até 8 antenas por central.

Os cabos das antenas devem ser instalados, preferencialmente, afastados de cabos elétricos, motores, reatores, transformadores e outros equipamentos que possam provocar interferência.

O comprimento do cabo não deve ultrapassar 100 metros por antena.

Durante a ligação, respeite corretamente as polaridades indicadas na central e nas antenas:

• VM+: positivo;
• PR-: negativo;
• Sinal: transmissão do sinal RF.

As cores dos fios podem variar de acordo com o cabo utilizado. O importante é manter a mesma correspondência nas duas extremidades.

Planejamento da cobertura

Antes da instalação, identifique:

• Onde está localizado o painel;
• Quais são os pontos mais distantes de acionamento;
• Quantas paredes ou lajes existem entre o controle e o painel;
• Quais setores apresentam falhas ou baixa recepção;
• Onde as antenas podem ser instaladas sem interferências;
• A distância necessária de cabo para cada antena.

Em hospitais e casas de repouso, por exemplo, as antenas podem ser distribuídas pelos corredores ou alas. Em indústrias e supermercados, podem ser posicionadas em setores diferentes para melhorar a recepção em toda a operação.

Atenção

A Central RF não aumenta a potência do controle remoto. Ela amplia a área de captação por meio da instalação de antenas receptoras adicionais.

Este produto acompanha somente 1 antena. Para utilização das 8 entradas disponíveis, será necessário adquirir antenas RF adicionais.

A cobertura informada é estimada e pode ser reduzida por barreiras metálicas, lajes, paredes espessas, equipamentos elétricos e interferências presentes no ambiente.

A instalação deve ser realizada em ambiente interno, seco e protegido de chuva, umidade, calor excessivo e incidência direta de água.

Garantia

Garantia de 12 meses contra defeitos de fabricação, contados a partir da emissão da nota fiscal.

A garantia não cobre danos provocados por instalação incorreta, ligação elétrica inadequada, inversão de polaridade, alterações no equipamento, uso fora das especificações, umidade, quedas, impactos, descargas elétricas ou interferências externas.
